产品介绍

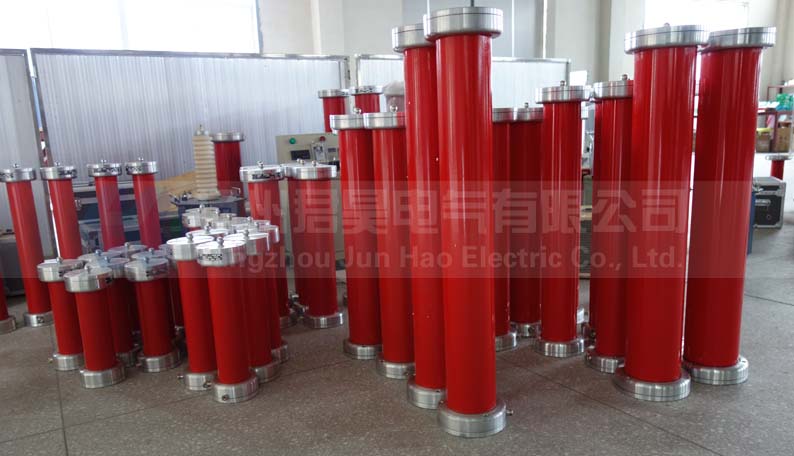

串联谐振|分压器产品介绍

电容分压器因为相对普通电阻式分压器的耐压强度大，不易击穿，一般用来测量交流高压。但由于其频响效应的响应时间值比电阻分压器大，所以在冲击电压的测量中比电阻分压器用的少，对于特高冲击电压的测量经常用阻容分压器。用于测量冲击电压。

在进行高压交流耐压试验时会用到串联谐振，那么串联谐振中就会用到电容分压器，它与电抗器产生谐振后会产生高压。可对高压设备进行高压交流耐压试验。

变频串联谐振试验装置又叫串联谐振，是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

—————————————————————————————————————————————————————

串联谐振|分压器产品特性

◆ 电容分压器与高压测量端相连，可实现远距离清晰读数,使用安全、方便。系统体积小，重量轻，便于携带，适用于现场工地的检测工作。[1]

◆该仪器高压测量系统输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，实现高稳定度，高线性度。

◆本仪器高压测量系统通过仪表线与高压测量端相连，可实现远距离清晰读数,使用安全、方便。系列电容分压器高压测量系统输入阻抗高，线性度好，采用特殊的屏蔽技术，减少高压对示值的影响，从而实现高稳定度，高线性度。

◆本仪器高压测量系统采用进口填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到最低。体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。

—————————————————————————————————————————————————————

串联谐振|分压器产品参数
◆电压等级：AC:50-300kV

◆交流测量方式：真有效值测量

◆精度：AC:1.5%

◆绝缘介质：干式介质材料

◆环境条件：

温度： -25～40℃

湿度：<85%

分压比：1000:1

◆重量:9.5kg

◆体积: 170×170×720mm3
