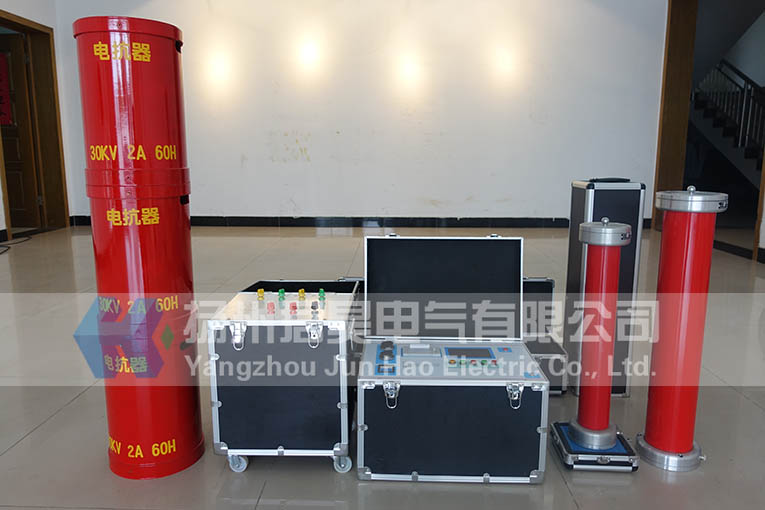

安徽***电力公司所购买的180KVA/100KV变频串联谐振耐压试验装置

2016-7-13 8:34:47      点击:

装置技术书

一.          设备制造遵循的国家标准和行业标准

GB2900《电工名词术语》

GB10229-88《电抗器》

GB/T16927.1-2-1997《高电压试验技术》

ZBK41006-89《试验变压器》

GB7328-87《变压器和电抗器的声级测量》

IEC358(1990 )《耦合电容器和电容分压器》

IEC1000《电磁兼容性》

GB4793-1984电子测量仪器安全要求

GB/T2423.8-1995电工电子产品基本环境试验规程

GB/T3859.1-1993半导体变流器基本要求的规定

GB/T-3859.2-1993半导体变流器应用导则

.总体技术功能

1.     变频串联谐振试验装置以调整输出频率激发串联谐振.

2.   变频串联谐振耐压成套装置包括以下基本部件:

变频电源、励磁变压器、高压电抗器、电容分压器及附件等。

3.180/100变频串联谐振耐压装置系统功能满足以下试验要求:

 10KV电缆S=300mm2,长度2km.

      35KV电缆,S=300mm2 500m

       35KV 主变、开并试验。

以下环境条件下能够不影响正常试验:

温度范围:—1045

海拔高度:≤2000m  相对温度:≤90%

3.3系统技术参数如下:

a、      输出电压波形:正弦波,波形畸变率≤0.5%

b、  输出分辨率:0.1HZ

c、  输出频率范围:30300 HZ

d、  额定负载下连续运行时间:30min,且各部件温升≤35K

e、  品质因数:30300

f、        不稳定度:0.01%

g、  系统测量精度:1.0

h、  输入工作电源:单相220V50HZ

i、  系统噪声:≤60分贝

3.4系数使用功能:

a、        具备手动试验/自动调谐/自动试验三种模式,并可任意切换。

b、        具备大屏幕显示,可指示:输出电压(有效值)及输出频率等。

c、              具备试验电压、时间、试验频率范围等试验参数设置功能。

d、              具备过压、过流保护功能,并可任意整定设置。

e、              具备放电保护功能,在高压发生闪络时,可自动降电源,同时可以提示“电保护”及相关信息。

f、               具备掉电保护功能。

g、              具备过热保护功能。

h、              具备零值保护功能,系统和变频电源只能零启动、零退出。

i、               具备各种数据打印功能。

j、               具备系统故障自诊断功能。

三、本装置特点:

1、        主机保护功能齐全,有过流、过压、闪络、过热、零值升压、掉电保护等功能,出厂前经满负载试验合格。

2、        励磁变压器箱为双层铝塑结构,美观轻巧。高压侧圈为三组线圈,且线圈有原件过压保护。

3、              电抗器可任意组合串联或并联。

四、具体技术性能参数

180/100变频串联谐振成套装置



设备配置(供货)清单



序号

配套名称



单位

数量

重量

1

变频电源

JH2000-12/0.4

12KV

输入AC220V







1



22kg

2



励磁变压器



8KVA/0.2

8KVA



输出1200V/2400V





1



46kg

3

高压电抗器

35KV

35KV

2A/60H

3

52kg

4

电容分压器分体

TRF/0.001

100kv

100KV/100V

1

8kg



高压补偿电容

100kv/0.01

100kv/0.01

1

28kg

5

附件箱

输入输出专用线、橡胶软连线、分压屏蔽

线、接地软线

1
