直流高压发生器
- 说明书下载： 扬州君昊
- 型号： JHZGF
直流高压发生器产品概述：
1、采用先进的生产技术和制造工艺，率先引用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT元器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定性更高，波汶系数更小。
2、 体积小、重量轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是目前最可靠的产品。
3、 精度高、测量准确。电压、电流均为数字显示，电压分辨率为0.1kv，电流分辨率为0.1uA。仪器使用时无需外加高压测量仪，控制箱上的数字电压表可直接显示加在负载试品上的电压值。仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，特别适合现场使用。
4、 电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。电压调节度优于0.1%，电压、电流测量误差小于1.0%，脉动系数优于0.5%。
5、 负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准和同类产品。
6、 增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便，轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器氧化锌试验时，当电流升到1000uA时，打开0.75的按钮，此时，电压表、电流表所显示的值就是75%的数据，做完后应立即将升压的旋钮回到零位上，同时，将细调电压旋钮回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它试验。
7、 方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操用更随意，显示数值单位为kv。
8、 倍压筒可根据需要分节使用，灵活方便，一机多用，经济实惠。
9、 底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
—————————————————————————————————————————————————————
直流高压发生器产品别称：
直高发、直流高压发生器、高压直流发生器、智能型直高发、微机型直高发
—————————————————————————————————————————————————————

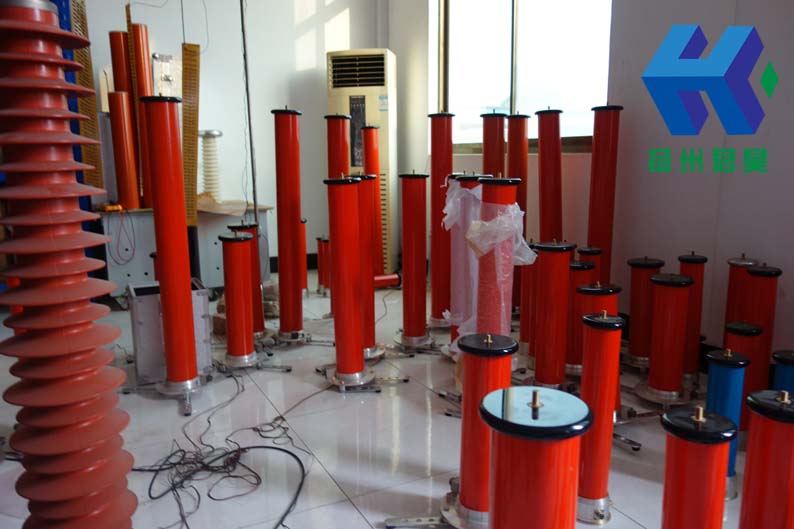

（厂房车间一角实拍）
—————————————————————————————————————————————————————
直流高压发生器产品参数：
|
型号规格(kV/mA) |
60/2 |
60/3 |
60/5 |
120/2 |
120/3 |
120/5 |
200/2 |
200/3 |
200/5 |
300/2 |
300/3 |
|
输出电压(kV) |
60 |
60 |
60 |
120 |
120 |
120 |
200 |
200 |
200 |
300 |
300 |
|
输出电流(mA) |
2 |
3 |
5 |
2 |
3 |
5 |
2 |
3 |
5 |
2 |
3 |
|
输出功率(W) |
120 |
180 |
300 |
240 |
360 |
600 |
400 |
600 |
1000 |
600 |
900 |
|
充电电流(mA) |
2 |
3 |
6 |
2 |
3 |
6 |
3 |
4 |
6 |
3 |
4 |
|
控制箱重量(kg) |
3 |
3 |
4.5 |
3 |
3 |
4.5 |
5 |
5 |
5 |
5 |
5 |
|
倍压筒重量(kg) |
3 |
3 |
4 |
4 |
5 |
5 |
8 |
8 |
8 |
12 |
12 |
|
倍压筒规格(mm) |
Ф90 |
Ф90 |
Ф110 |
Ф90 |
Ф90 |
Ф110 |
Ф110 |
Ф110 |
Ф110 |
Ф110 |
Ф110 |
|
电压测量误差 |
0.2%(满度)±1个字 |
||||||||||
|
电流测量误差 |
0.2%(满度)±1个字 |
||||||||||
|
过压整定误差 |
过压保护采用拨码设置，一目了然(精度≤1.0％) |
||||||||||
|
0.75切换误差 |
高精度0.75UDC-1mA单触按钮(精度≤1.0％) |
||||||||||
|
波纹系数 |
≤0.2% |
||||||||||
|
工作方式 |
间断使用：额定负载30分钟 |
||||||||||
|
工作环境 |
温 度：-10℃～+40℃ |
||||||||||
|
相对湿度：室温为25℃时不大于85％（无凝露） |
|||||||||||
|
海拔高度：1500米以下 |
|||||||||||
|
带电容负荷 |
被试品电容量无限制 |
||||||||||
|
结构特点 |
电气绝缘倍压筒 |
||||||||||
|
空气绝缘、无泄漏之虑 |
|||||||||||
