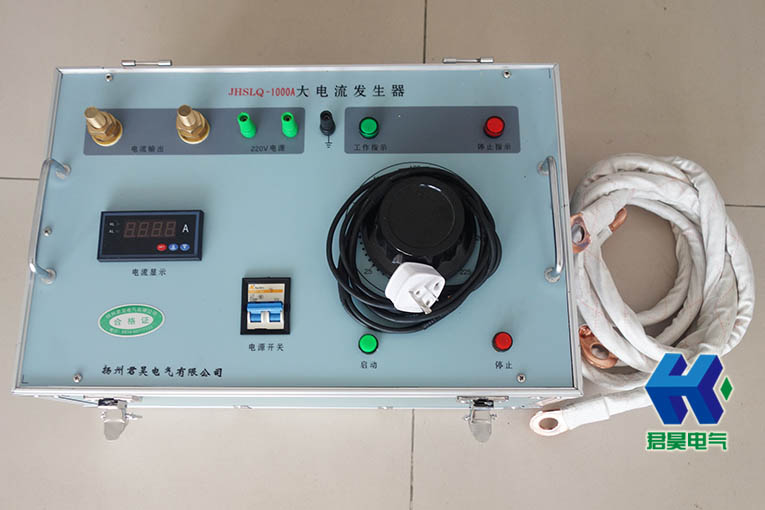

JHSLQ-1000A大电流发生器升流器
- 说明书下载： 扬州君昊
- 型号： JHSLQ-1000A
产品概述：
大电流发生器是根据电力部门和工矿企业在电气设备试验.如：各种开关、电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专用设备。
大电流发生器视产品体积、重量采用一体式、分体式结构，具有输出电流无极调整，电流上升平衡、负荷变化范围大、并采用0.1级互感器，数字显示，外形美观，工作可靠、操作简便、安全等特。是工矿企业进行升流或温升试验较理想的设备。
—————————————————————————————————————————————————————
—————————————————————————————————————————————————————
产品参数：
型号规格
容量
kVA
初级
次级
外型尺寸（mm）
长×宽×高
重量
kg
结构形式
V1
A1
V2
A2
SLQ-82-200
1.5
200
8
6
200
310×228×400
22
一体
SLQ-82-500
3
200
15
6
500
330×238×450
28
一体
SLQ-82-1000
6
200
30
6
1000
400×280×500
50
一体
SLQ-82-2000
10
200
30
6
2000
450×260×450
70
一体
SLQ-82-2500
15
380
39．5
6
2500
500×330×690
95
一体
SLQ-82-4000
24
380
63
6
4000
540×350×720
110
一体
分体
SLQ-82-4500
28
380
78
6
4500
560×380×790
130
一体
分体
SLQ-82-5000
30
380
79
6
5000
600×430×900
300×500×500
145
135
分体
SLQ-82-6000
36
380
95
6
6000
600×430×900
300×500×500
150
140
分体
SLQ-82-8000
48
380
126
6
8000
600×450×950
350×550×550
180
分体
SLQ-82-10000
60
380
158
6
10000
800×600×1100
380×550×600
200
分体
—————————————————————————————————————————————————————
使用方法：
1、按电气原理图接好工作线路。变压器外壳，操作台等必须良好接地。
2、接通电源，操作台上的绿色指示灯亮。按下启动按钮，红色指示灯亮，此时升流器等待升流。
3、顺时针均匀旋转调压器，注意操作台上输出电流指示直到所需的大电流，为了保证测试精度，可在仪表接线柱上串接一标准电流表。
4、试验过程中，一旦发现不正常现象，应立即切断电源，查明原因后再进行试验。
5、试验完毕，必须将调压器回零，按停止按钮切断电源，切断工作电源，方可拆除试验接线，以保证安全。
—————————————————————————————————————————————————————
注意事项：
1、本设备是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，其时间如下：
2、新安装和长时间不用的变压器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。
3、使用中升流变压器和操作台必须可靠接地，以保证安全。
4、使用时应缓慢均匀升流，搬运时应避免过大的震动。
5、调压器与电刷接触表面应保持清洁，视情况用90%酒精蘸棉纱擦拭干净。
6、本设备应置于清洁、通风、干燥和室内保存。
