产品简介
    随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。JHKG-HC型高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

—————————————————————————————————————————————————————

产品特性
    ◆ 7寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸式按键，便于现场操作人员使用。
   ◆ 高速热敏打印机，方便现场打印测试数据。
   ◆ 机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流15A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
   ◆ 配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
   ◆ 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
   ◆ 开关动作一次，得到所有数据及图形。
   ◆ 主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
   ◆ 配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
   ◆ 同时可测12路金属触头断口，六路合闸电阻测量。
   ◆ 内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行对比。
   ◆ 内部抗干扰电路可满足500KV变电站内可靠使用。

—————————————————————————————————————————————————————
 产品参数
    ◆ 时间测量：12路
             固有分闸（合闸）时间
             分闸（合闸）相内不同期
             分闸（合闸）相间不同期
             合闸（分闸）弹跳时间（弹跳次数）
             测试范围：0.01ms～20000ms，分辨率：0.01ms
   ◆ 合闸电阻测量：6路
             固有分闸（合闸）时间
             分闸（合闸）相内不同期
             分闸（合闸）相间不同期
             合闸（分闸）弹跳时间（弹跳次数）
             合闸电阻投入时间
             测量范围：0～2000Ω,分辨率1Ω,精度1%
   ◆ 速度测量：刚分（刚合）速度
             指定时间段（行程段或角度段）平均速度
   ◆ 测速范围：1mm传感器 0.01～25.00m/s，
             0.1mm传感器 0.001～2.50m/s
             0.5°角度传感器 1周波/ 0.5°
   ◆ 行程测量：动触头行程（行程）
             接触行程（开距）
             过冲行程或反程（超程）
             传感器：50mm，分辨率:0.1mm
             360线传感器：360о，分辨率:0.5о
             选配传感器：300mm、500mm、加速度传感器
   ◆ 电流：最大电流输出为20A。
   ◆ 交直流电源 ：AC 220V ± 10%；50Hz ± 2%
   ◆ 直流电源：输出电压：20～265V连续可调，输出电流：≤ 20A(短时)
   ◆ 隔离开关测量范围：
                ⑴、电压输出：DC25-265V（可调）；
                ⑵、电源输出时间：0.01-20秒（可设置）；
                ⑶、断口信号最大采集时间为20秒；
                ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
   ◆ 主机体积：380×280×170mm
   ◆ 使用环境：  -10℃~+50℃
   ◆ 相对湿度：≤90%
—————————————————————————————————————————————————————

石墨电源箱,石墨触头测试仪使用说明
   石墨电源箱必须同高压开关综合特性测试仪相互配合才能使用，面板上有A1、B1、C1、A2、B2、C2六路测试通道接口，专门测试西门子3AQ、和3AT系列石墨触头开关的动作特性。
   ◆ 测试原理
   为了测试开关动作过程中的动态电阻，采用四线接线方法。在断路器石墨触头的两端加载10A的恒流（仅在测试时输出，如果先做合闸，电流一直保持，等待做分闸，做完分闸后自动电流切断），同时取断路器两端的电压信号，测试石墨触头动作时200mv的动态电压变化波形，以此来测定断路器金属触头、石墨触头的位置。
   ◆ 接线方法：

  ◆ 使用本仪器专门配备测试线，夹到开关触头两端，保证接触良好，以免增大接触电阻影响分、合判断。

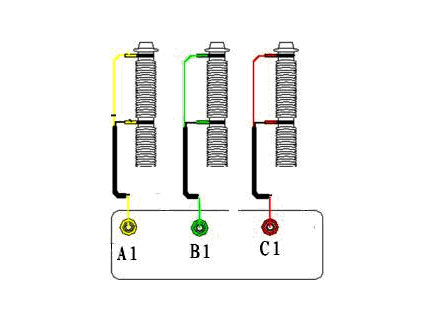

   ◆ A1接黄黑线、B1接绿黑线、C1接红黑线，夹子上的粗线为电流线、细线为电压线。
   ◆ 石墨触头电源的石墨信号接口要接到主机的石墨信号接口上面进行联机操作。
   ◆ 接好各种测试线后，先在主机进行参数设置：
      ⑴、先设置开关类型，选择石墨开关型号（3AQ或3AT）
      ⑵、再设置触发方式：内触发或者外触发
      ⑶、设置完成后，选择保存退出
   ◆ 打开石墨触头电源，接着再到主机上进行操作测试，测试完成后关掉石墨触头电源。合闸测试完成后，请快速进行分闸测试，因为此时石墨触头电源一直有电流、电压输出，只有分闸完成后电流、电压才自动关闭。如果期间不做分闸实验或者等待时间过长，请关闭石墨触头电源，再做分闸时再打开。
