JHYDJ-10KVA/100KV油浸式试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

—————————————————————————————————————————————————————

产品别称

高压试验变压器、工频试验变压器、油浸式试验变压器、JHYDJ油浸式试验变压器、油浸变压器、JHYDJ-10KVA/100KV油浸式试验变压器

—————————————————————————————————————————————————————

—————————————————————————————————————————————————————

产品参数

—————————————————————————————————————————————————————

操作步骤

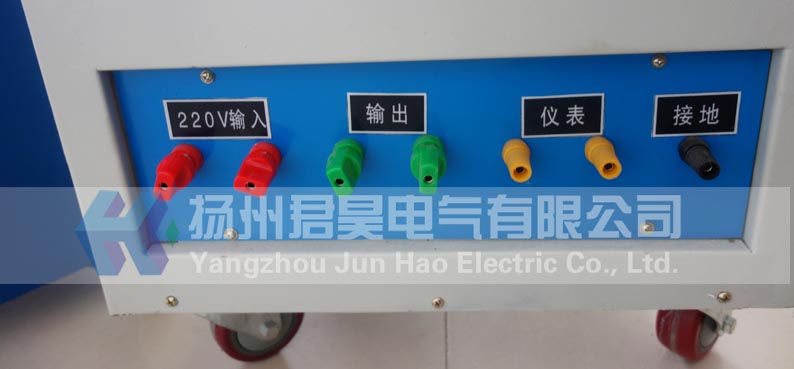

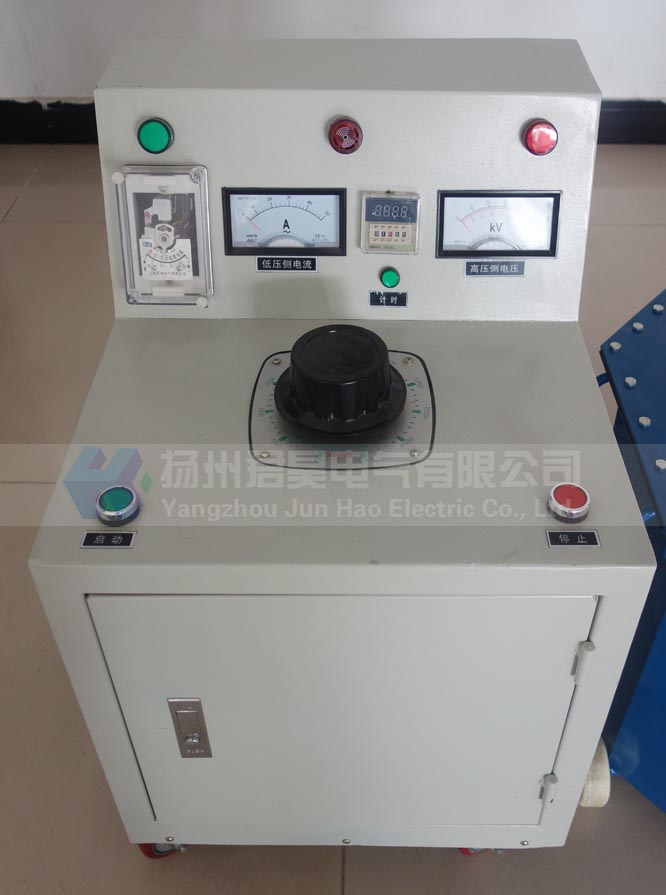

1、按接线原理图连接好引线，并将变压器和控制箱可靠接地；
2、试验前，检查各部位的接线是否接触良好，并检查控制箱的调压器是否调至"零"位；

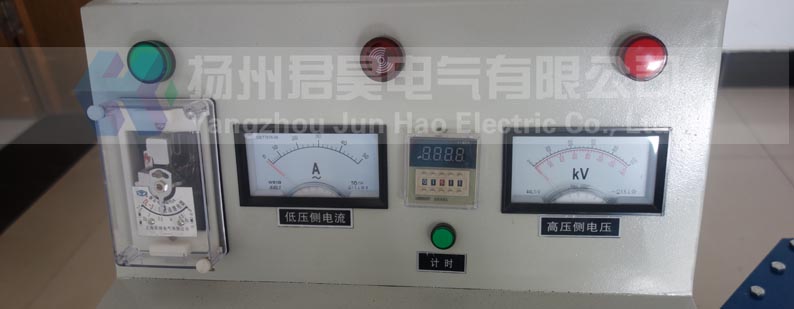

3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；

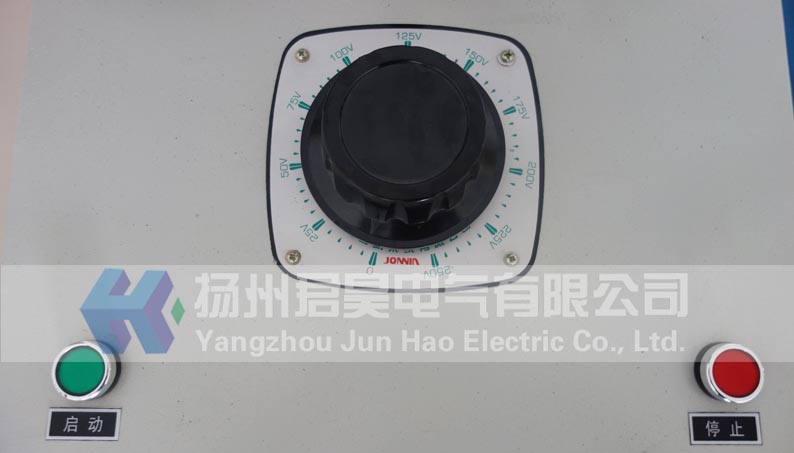

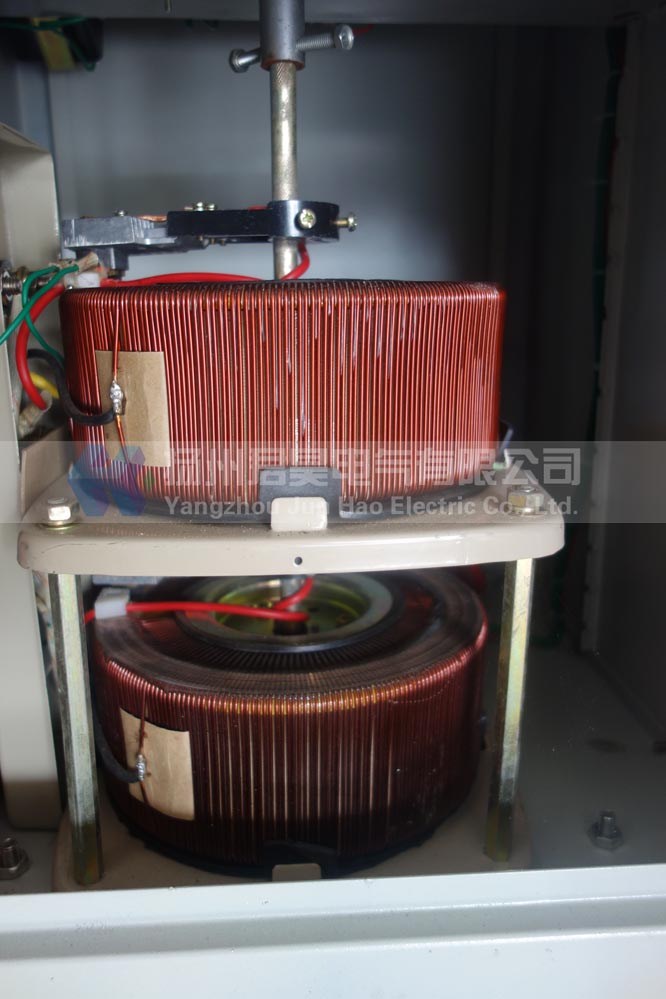

4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；
5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。

—————————————————————————————————————————————————————

操作环境

1 输入电压：交流220V或380V，50Hz；
2 环境温度：-40℃～40℃；
3 相对湿度：≤85%（环境温度为25℃时）；
4 不含有化学性气体及蒸汽的环境中；
5 无爆炸性危险的气体中；
6 不受雨水浸入的场合下。

—————————————————————————————————————————————————————

注意事项

1、做高压试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的联系方法。并有专人监护现场安全及观察试品的试验状态；
2、变压器和控制箱应有可靠的接地；
3、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；
4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。① 电压表指针摆动很大；② 发现绝缘烧焦的异味、冒烟现象；③ 被测试品内有不正常的声音。
5、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。
6、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。
