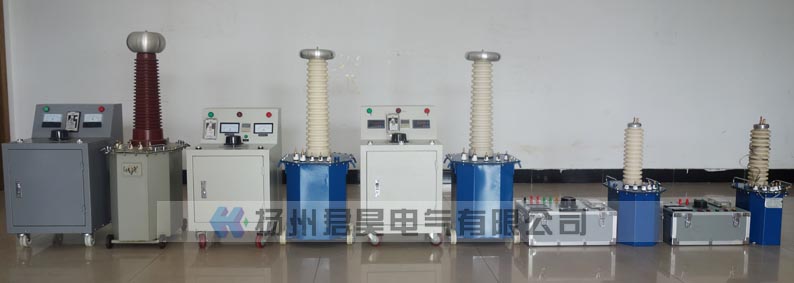

JHYDJ系列工频交直流（串激）试验变压器|油浸式

更新：2014-12-22 9:27:40 点击：

说明书下载：
型号： JHYDJ

产品介绍

产品概述

JHYDJ系列工频交直流（串激）试验变压器|油浸式适用于电力系统、工矿企业、交通、邮电部门、科研单位等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。油浸式试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。

—————————————————————————————————————————————————————

产品别称

油浸式高压试验变压器、油式高压试验变压器、高压试验变压器、电力高压试验变压器、超轻型高压试验变压器、串级式高压试验变压器、Satons高压试验变压器、交直流高压试验变压器、高压升压器、高压耐压机、高压耐压仪、JHYDJ系列工频交直流（串激）试验变压器|油浸式

—————————————————————————————————————————————————————

工作原理

将工频电源输入操作箱（或操作台），经自耦调压器调节电压输入至试验变压器的初级绕组。根据电磁感应原理，在次级（高压）绕组可获得工频高压。此工频高压经高压硅堆整流及电容滤波后可获得直流高压，其幅值是工频高压有效值的1.4倍。只不过在使用直流时应抽出短路杆，在使用交流时，插入短路杆。

—————————————————————————————————————————————————————

容量选择

标称试验变压器容量Pn的确定公式：Pn=KVn2ωCt×10-9

式中： Pn----标称试验变压器容量（kVA）

Vn-----试验变压器的额定输出高压的有效值（kV）

K------安全系数。K≥1，标称电压Vn≥1MV时，K=2，标称电压较低时，K值可取高一些。

Ct-----被试品的电容量（PF）

ω----角频率， ω=2πf， f----试验电源的频率

被试设备的电容量Ct可由交流电桥测出。Ct的变化很大，可由设备的类型而定。典型数据如下：

简单的桥式或悬式绝缘子几十微法

简单的分级套管 100 – 1000PF

电压互感器 200 – 500PF

电力变压器 < 1000kVA - 1000PF

> 1000kVA 1000 – 10000PF

高压电力电缆和油浸纸绝缘 250 – 300PF/m

气体绝缘 - 60PF/m

封闭变电站，SF6气体绝缘 100 – 10000PF

对于不同的试验电压Vn，选择不同的（适当的）安全系数K。以上列出不同的Vn所选用的K值供参考

Vn = 50–100kV K=4

Vn = 150–300kV K=3

Vn > 300kV K=2

—————————————————————————————————————————————————————

常用规格型号参数一览表

规格	容量（kvA）	高压输出		低压输出		仪表	变比	温升℃
规格	容量（kvA）	电压（kv）	电流（mA）	电压（v）	电流（A）	电压（v）	高/仪	30分钟
1.5/50	1.5	50	30	200	7.5	100	500	10
3/50	3	50	60	200	15	100	500	10
5/50	5	50	100	200	25	100	500	10
10/50	10	50	200	200	50	100	500	10
20/50	20	50	400	380	53	100	500	10
30/50	30	50	600	380	79	100	500	10
50/50	50	50	1000	380	120	100	500	10
5/100	5	100	50	380	13	100	1000	10
10/100	10	100	100	200	50	100	1000	10
20/100	20	100	200	380	53	100	1000	10
30/100	30	100	300	380	79	100	1000	10
50/100	50	100	500	380	132	100	1000	10
100/100	100	100	1000	380	263	100	1000	10
