产品概述

JHRL-66有源变压器容量/特性测试仪是针对目前市场情况而开发、研制的高精度测试仪器。它自带高效能充电电池，不用外接电源充电一次可连续测量100台次。同时内部数字合成三相标准正弦波信号，低失真度、高稳定度，有效的保证了非额定条件下各项目测试数据的准确性；通过高效率功率放大器输出三路大功率测试电源，可自动调节输出电压电流，可适应不同容量变压器的测试，应用范围广。

在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流器等辅助设备，简化了接线，大大提高了工作效率；容量测试结果准确率达100%。

—————————————————————————————————————————————————————

产品别称

变压器容量/特性测试仪、变压器容量及空负载特性测试仪、变压器容量测试仪、变压器损耗参数测试仪、有源变压器容量/特性测试仪

—————————————————————————————————————————————————————

—————————————————————————————————————————————————————

产品特性

1、可精确测量各种配电变压器的容量，无源测量，方便、准确。

2、内部自带电源、自动产生三相大功率测试电源。

3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。

4、通过空载试验可准确判定被测变压器的型号，包括：S7、S9、S11、S13、S15、干变SCB9、SCB10、SCB11等各种类型的变压器。

5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。

6、可测量电压和电流的谐波含量和总谐波失真度。

7、可进行简单的矢量分析，绘制矢量图。

8、显示各电参量的波形图，做为示波器使用。

9、电压回路宽量限：电压最大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

10、电流量程分高低档，最大可保证100A测量范围，最小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。

11、容量测量范围：20kVA~100000kVA。

12、电池剩余电量百分数指示功能，绝非简单的亏电报警。

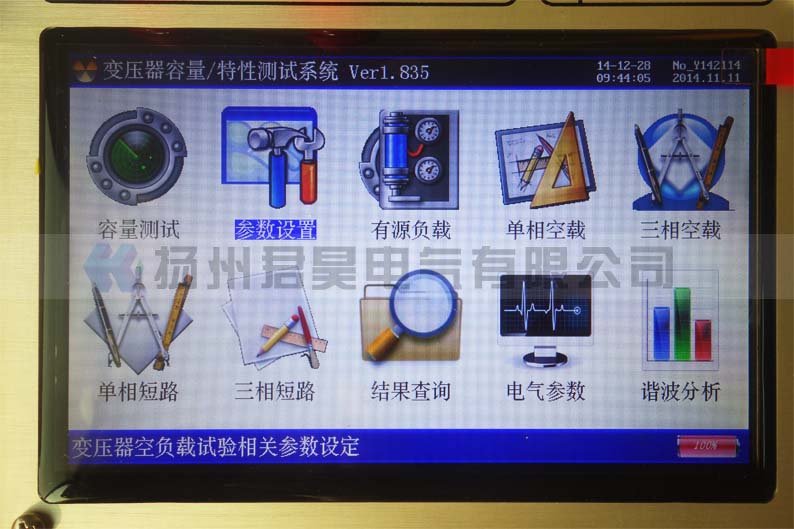

13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。

14、用户可随时将测试的数据通过微型打印机将结果打印出来。

15、测试结果存储功能，可存储200组容量测试数据。

—————————————————————————————————————————————————————

技术指标

1、输入特性

有源部分：

电压测量范围：0~10V

电流测量范围：0~10A

无源部分：

电压测量范围：0~750V 宽量限。

电流测量范围：0~5A~100A内部双量程。

2、准确度

电压：±0.2%

电流：±0.2%

功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）

3、工作温度：－10℃~ +40℃

4、充电电源：交流160V~260V

5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。

         ⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。

6、主机体积：32cm×24cm×13cm

7、重量：3kg
