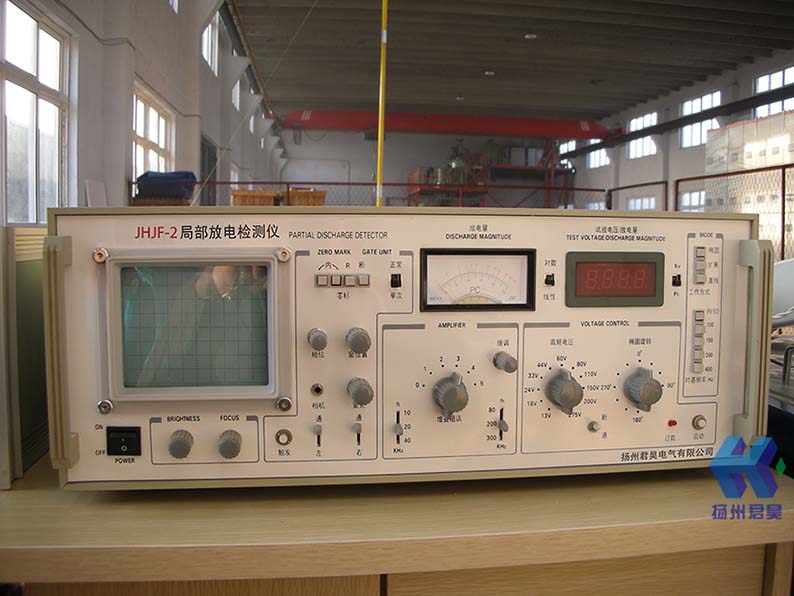

JHJF-2多通道局部放电检测仪
- 说明书下载：
- 型号： JHJF-2
产品概述
JHJF-2多通道局部放电检测仪检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
—————————————————————————————————————————————————————
产品别称
局部放电测试仪、局部放电检测系统、局部放电在线监测、局部放电试验、局部放电测试、局部放电检测
—————————————————————————————————————————————————————
技术指标
1、可测试品的电容量范围6PF~250µF。
2、检测灵敏度允许电流（见表一）：
表一、检测灵敏度及输入单元允许电流值。
|
输入单 元序号 |
调谐电容范围 |
灵敏度（PC） （不平衡电路） |
允许电流有效值 |
|
|
不平衡电路 |
平衡电路 |
|||
|
1 |
0～25～100PF |
0.02 |
30mA |
0.25A |
|
2 |
25～100～400PF |
0.04 |
50mA |
0.5A |
|
3 |
100～400～1500PF |
0.06 |
120mA |
1A |
|
4 |
400～1500～6000PF |
0.1 |
0.25A |
2A |
|
5 |
1500～6000～25000PF |
0.2 |
0.5A |
4A |
|
6 |
0.006～0.025～0.1μF |
0.3 |
1A |
8A |
|
7 |
0.025～0.1～0.4μF |
0.5 |
2A |
15A |
|
8 |
0.1～0.4～1.5μF |
1 |
4A |
30A |
|
9 |
0.4～1.5～6.0μF |
1.5 |
8A |
60A |
|
10 |
1.5～6.0～25μF |
2.5 |
15A |
120A |
|
11 |
6.0～25～60μF |
5 |
25A |
200A |
|
12 |
25～60～250μF |
10 |
50A |
300A |
|
7R |
电阻 |
0.5 |
2A |
15A |
3、测量通道：3路（标准）
4、椭圆扫描时基：
（1）频率50（内）、100、150、200、400HZ。
（2）旋转：以30°为一档。
（3）工作方法：椭圆－扩展－直线。
（4）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率<1伏安，并有过载自动保护装置。
5、显示单元
采用124×104mm2矩形示波管，有亮度与聚焦调节旋纽。
6、放大器
（1）3dB低频端频率fL：10、20、40KHZ任选。
（2）3dB高频端频率fH：80、200、300KHZ任选。
（3）增益调节，粗调6档，档间增益差20±1dB，细调范围>20dB。
（4）正负脉冲响应不对称性<1dB。
7、时间窗
（1）窗宽：可调，50HZ下15°～ 150°。
（2）窗位置：每一窗可旋转0°～ 170°。
（3）两个时间窗可分别或同时开。
（4）具有一次性轰击装置，轰击时间约20ms（供拍照用）。
8、脉冲峰值表
（1）线性刻度指针式表头0—100 误差±5%（以满刻度计）。
（2）对数刻度指针式表头0—10—100 误差±5%（以满刻度计）。
（3）数字表头：以3位半LED数字表显示
0—100 误差：±3%（以满刻度计）。
9、试验电压表
（1）量程100KV（用100KV电压表电阻R）。
（2）显示：3位半数字电压表。
（3）误差：±3%。
10、零标系统
（1）内部零标发生器的零标志可变换极性，并可旋转0～180°以使本电压电阻R产生的真零标位置极性相符。
（2）零标志与所有椭圆扫描频率相一致。
11、结构
（1）体积530×550×220mm3
（2）重量：约22KG。
